¿Qué es el cable de Fibra Óptica ADSS?
El cable de fibra óptica ADSS (All Dielectric Self Supported, completamente dieléctrico y autosoportado) está diseñado para la instalación aérea entre postes, evitando la necesidad de cables guía. Los cables ADSS ofrecen la resistencia a la tracción necesaria en este tipo de instalaciones gracias a la aramida, un material que aporta excelentes propiedades mecánicas de tracción, manteniendo un peso muy ligero.
¿Cómo elegir un cable ADSS?
A la hora de elegir un cable ADSS, los parámetros más importantes que debemos tener en cuenta son los siguientes:
- Vano: Distancia entre postes
- Flecha: Desviación máxima permitida del cable respecto a la horizontal; debida al peso del cable y condiciones climáticas.
- Condiciones climáticas: El viento y la nieve causan tracción adicional en el cable, por lo que es importante conocer las condiciones climáticas de la zona donde va a ser instalado.

All-dielectric self-supporting (ADSS) es un tipo de cable de fibra óptica que es lo suficientemente fuerte para sostenerse entre las estructuras sin utilizar elementos metálicos conductores, instalados a lo largo de líneas de transmisión ya existentes ya menudo comparten las mismas estructuras de apoyo que las lineas electricas.
ADSS es una alternativa al OPGW (Optical Ground Wire) y OPAC (Optical Attached Cable) y tiene un menor costo de instalación. Los cables están diseñados para ser lo suficientemente fuertes como para permitir ser instalados entre torres de soporte con longitudes de hasta 700 metros entre sí. Los cables ADSS están diseñados para ser ligeros y pequeños en diámetro para reducir la carga sobre las estructuras de la torre debido al peso del cable, el viento y el hielo.

Beneficios de la FIBRA OPTICA ADSS Con mayor actividad en la OSP (fuera de la planta) la implementación de la red, la amplia gama de cable de fibra óptica tipos surgido para satisfacer diferentes necesidades en materia de construcción. Uno de esos tipos es de ADSS (todos dieléctrica de auto-apoyo) de cable, de la que hablaremos más.

Todo dieléctrico se refiere al uso de todo material dieléctrico (significa que tiene no metálicas no conductoras de propiedades, con material aislante que resiste el paso de corriente eléctrica a través del cable. El auto-apoyo se refiere a la capacidad de un miembro de refuerzo del cable óptico para soportar su propio peso y la carga externa.
ADSS, principalmente, se utilizan en el polo marcos, por lo que es necesario para tener una alta resistencia mecánica y ser capaz de soportar el impacto de las fuentes eléctricas.
Por ende, podemos decir que los mayores inconvenientes de tipo de cable ADSS son:
- Its auto-apoyo y no utilizar elementos metálicos que son conductoras
- Sus costos de instalación son más bajos en comparación con OPGW (optical ground wire) y el OPAC (optical cable conectado)
- Se ha increíble resistencia mecánica, baja de peso, puede manejar la carga externa y conveniente para la alta carga y descarga de ciclo
- Su aramida aumento del cable de tracción de desempeño, así como la temperatura de rendimiento bajo climáticas desfavorables
- Diseño específico para las necesidades de la aplicación.
Además, estos cables están disponibles en varios tamaños, tales como mini-span, aérea gota, estándar y tv de tamaño de gota. Como con todos los cables de fibra óptica, cables ADSS disponible en el modo de un solo y multi-modo. Por un lado, el modo de un solo cable ADSS es acerca de 9µm de diámetro que permiten una ruta de acceso de la luz, ancho de banda ilimitado (que puede cubrir de larga distancia) y encuentra utilidad en largas distancias aplicaciones tales como en las compañías de teléfono en la creación de la conexión entre la conmutación de oficinas. Por otro lado, ADSS multi-modo de cables están disponibles en dos formas: la 50µm y el cable de 62,5 µm cable. Ambos permiten múltiples caminos de la luz, las mismas áreas de aplicación, tales como la adición de segmentos de red existente, simple sistema de alarma y muchos más. Ambos tienen un ancho de banda limitado. Sin embargo, el ancho de banda de la 50µm es tres veces más amplio que el de 62,5 µm cable. Además, ambos tipos de cable.
podría ocurrir en simplex y dúplex formas. Simplex cable ADSS encuentra aplicación principalmente en la transferencia de datos, dúplex, por lo general encuentra su aplicación en simultánea bidireccional de transferencia de datos, tales como conmutador de fibra, el módem y el server.

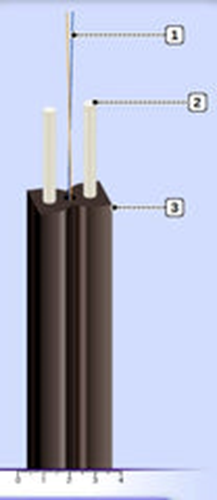

1 – Las fibras ópticas
2 – alambre de Acero en la vaina
3 – cubierta Exterior de halógenos, retardante de llama composición de polímero con baja emisión de humos

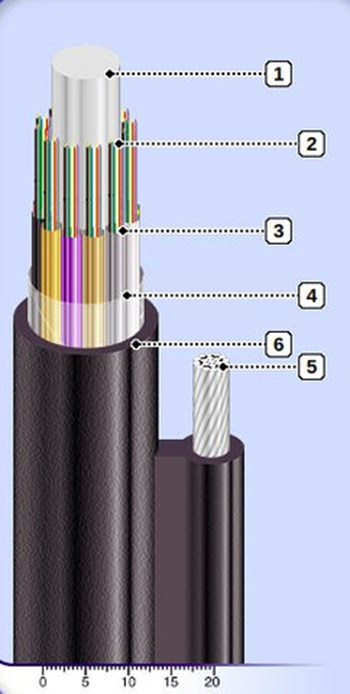

1 – Central de rigidez dieléctrica elemento
2 – fibras ópticas
3 – Tubo de fibra óptica módulo
4 – película del animal doméstico de devanado
5 – Extendido miembro de fuerza (cuerda)
6 – cubierta exterior de Polietileno

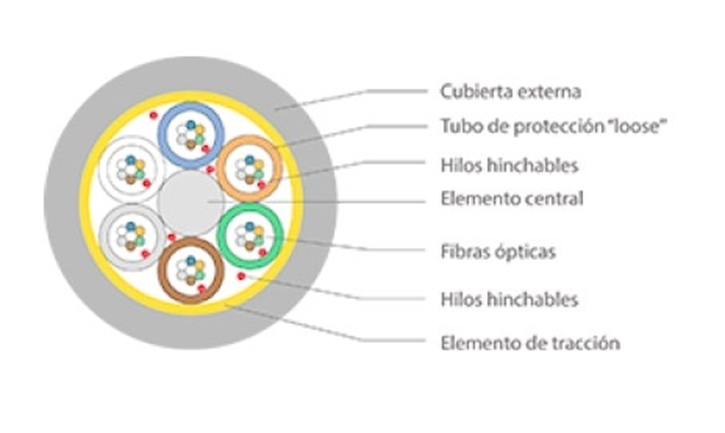

ADSS cable suele constar de pocos no metálicos miembros de fuerza (principal y/o periférica) y rellenos de gel de tubo central con las fibras ópticas, todos los cubiertos en la defensiva exterior de la vaina. El diseño y la forma varía de acuerdo a necesidades específicas, pero los componentes principales, por lo general son las same.
Mounting y la fijación de cables ADSS
aunque ADSS cable en sí es bastante duradera, la elección correcta de montaje\dispositivos de fijación es crucial para asegurar o incluso deseable extender la vida de servicio del cable. De anclaje, abrazaderas se puede utilizar como cable de callejón sin salida, al final de los polos (utilizando la pinza) o puede ser instalado como intermedio (doble dead-end) de la abrazadera at:
- jointing polos
- intermedio ángulo de polos, donde el cable de la ruta se desvía por más de 20°
- intermedio de los polos, donde la conexión de dos vanos es de diferentes longitudes, para igualar la tensión
- intermedio polos de montañas o colinas paisajes
es importante señalar también, que el anclaje de las abrazaderas tiene una enorme ventaja sobre los clásicos metálicos abrazaderas y es su capacidad de auto-destruir (o afloje) bajo condiciones extremas (frosting, la caída de árboles, huracanes, etc.), lo que, en la mayoría de los casos, impide la línea de rotura o daño del cable. Esto es posible debido a un plástico UV y resistente al frío cuerpo y poliméricas cuñas, que proporcionan el mismo nivel de durabilidad y la tensión de apoyo, como sus metálicos análogos, pero son más flexibles. Además, el anclaje de las abrazaderas no requiere ningún tipo de instalación de las herramientas, que facilitan el proceso de cable de mantenimiento.

HILOS DE FIBRA MULTIMODO Y SUS CARACTERÍSTICAS: ÓPTICA ADSS AERO-DDF:
Prueba | Norma | Valor específico | Requisito |
Resistencia al aplastamiento | IEC 60794-1-2-E3 | 5000 N [N/10cm] | α <= 0.05 dB, sin daño |
Radio mínimo de curvatura | IEC 60794-1-2-E6 | R=20xD, 10 ciclos | α <= 0.05 dB, sin daño |
Penetración de agua | IEC 60794-1-2-F5 | Muestra 3m, 24h | Sin fuga |
Temperatura de instalación | [-15… +55 [°C]] | ||
Temperatura de operación | IEC 60794-1-2-F1 | [-40…+70 [°C]] | α <= 0.05 dB/km |
Temperatura de transporte y almacenamiento | [-40…+70 [°C]] |
CÓDIGO DE COLORES DE FIBRA ÓPTICA (EIA598A):ADSS AERO-DDF:
